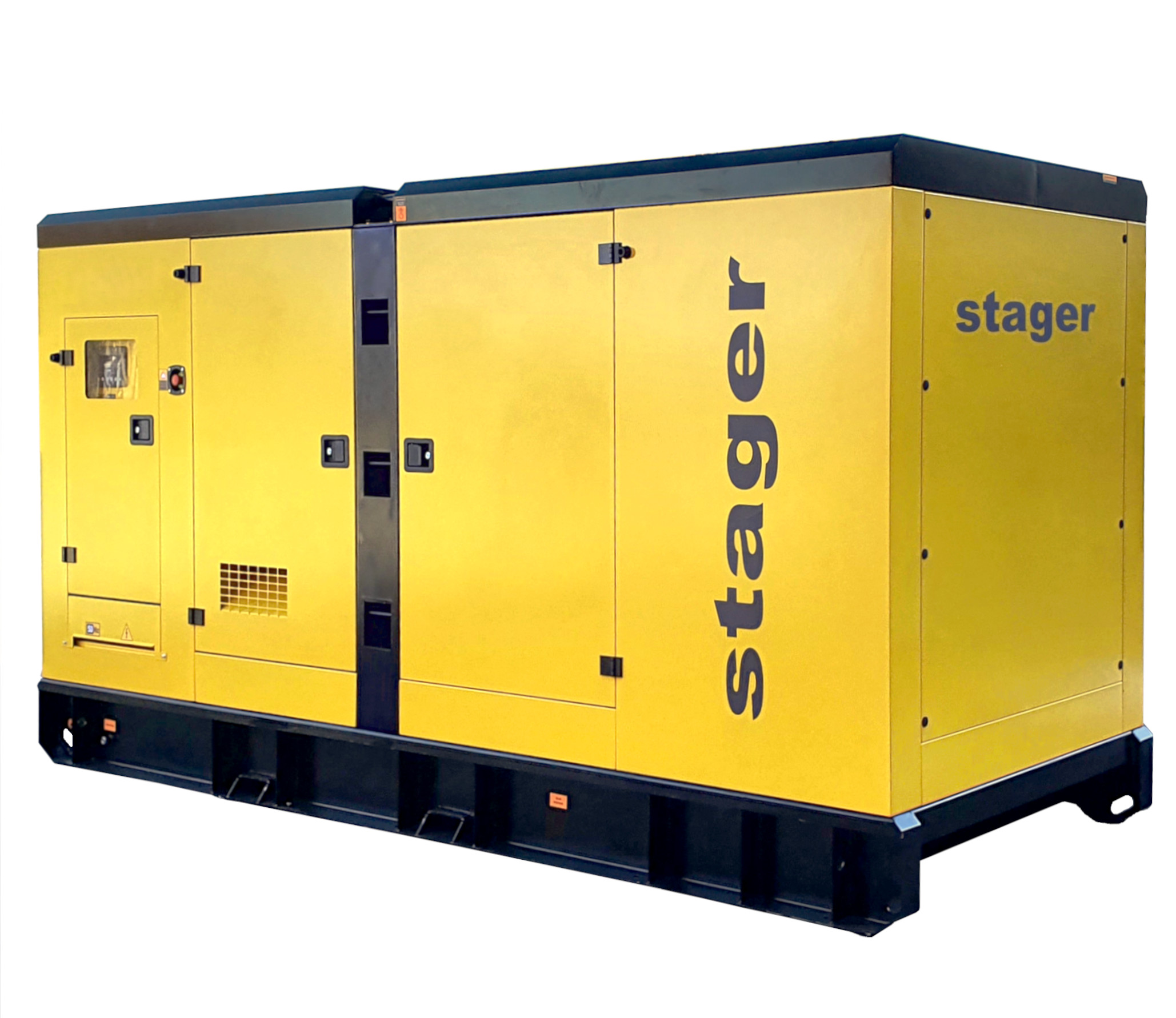

Stager YDSD550S3 Generator insonorizat 550kVA, 720A, 1500rpm, trifazat, diesel

Carcasa insonorizata cu usi de acces pentru interventii de mentenanta si reparatii;

Fereastra de vizionare a panoului de control;

Intrerupator retea electrica;

Buton de oprire in caz de urgenta montat la exteriorul carcasei;

Baterie de pornire 24V, suport si cabluri;

Teava de esapament flexibila, sifon de evacuare, flansa, toba de esapament;

Manta de protectie termica a motorului;

Inele de ridicare in partea de sus a carcasei si la sasiu;

Radiator max. 50ºC;

Incarcator baterie 24V;

Alternator Y544D, grad de protectie IP23, clasa de izolatie H;

Tampoane anti-vibratii;

Filtru de aer uscat, filtru de combustibil, filtru ulei;

Conector ATS

Baterie

Display Digital

Putere nominala: 400 kW / 500 kVA

Putere maxima: 440kW / 550 kVA

Tensiune nominala: 230/400 V

Frecventa: 50 Hz

Curent nominal: 720 A

Factor de putere (cos Φ): 0.8

Capacitate rezervor combustibil: 1200 L

Nivel de zgomot @7m: 74 dB

Dimensiuni (L*W*H): 4850x1850x2400 mm

Greutate: 5600 kg

Panou de control: SmartGen HGM6120CAN

Model: Yorking Y544D

Tip conexiune: 3 faze si 4 fire, conexiune tip „Y”

Putere nominala: 500 kVA

Sistem excitatie: Autoexcitatie, fara perii

Numar poli: 4

Factor putere: 0.8

Grad de protectie: IP23

Clasa de protectie: H

Altitudine: ≤ 1000m

Regulator tensiune: AVR

Numar rulmenti: 1

TIF： ＜50

THF： ＜2%
Bobinaj alternator: sarma de Cupru

Model: SDEC 6KTAA25-G311

Tip: Motor diesel, 4-timpi, 6 cilindri in linie, racire cu apa

Putere max.: 460 kW @ 1500 rpm

Alezaj x cursa: 170 x 185 mm

Capacitate cilindrica: 25.18 L

Rata de compresie: 16:1

Regulator turatie: Electronic

Tip aspiratie: Turbo suflanta cu aftercooler

Tip injectie: Injectie directa

Consum combustibil:

– 100% Sarcina (PRP): 110 L/h

– 75% Sarcina (PRP): 81 L/h

– 50% Sarcina (PRP): 57 L/h

– 25% Sarcina (PRP): 33 L/h

Capacitate baie de ulei: 75 L

Consum ulei: ≤0.1 g/kWh (la 1500rpm)

Capacitate lichid de racire (doar motor): 55 L

Termostat: 77 – 90ºC

Capacitate pompa de apa: 880 L/min (1500rpm)

Capacitate electromotor: 9 kW

Sistem pornire: 24V, Electric

Baterie: 24 V, 200 Ah

Panoul de control SmartGen HGM6120CAN este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza functii precum: pornire / oprire automata, masurarea datelor, alarme de protectie si 3 functii de la distanta (control, masurare si comunicare de la distanta). Toti parametrii pot fi configurati de la panoul frontal sau utilizand interfata USB (sau RS485) pentru a regla prin intermediul unui calculator. De asemenea, are port CAN si monitorizarea retelei AC si controlul comutarii automate a retelei / generatorului (AMF). Poate fi utilizat pe scara larga in toate tipurile de sisteme de control automat datorita structurii sale compacte, conexiunilor simple si fiabilitatii ridicate.

Tensiune de alimentare: 8 ~ 35 Vcc

Consum energie: < 3W (Mod standby: ≤ 2W)

Temperatura de functionare: (-25 ~ +70)ºC

Intrari digitale: 5

Releu de iesire: 6

Intrari analogice: 3

AMF: DA

Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W

Frecventa alternator: 50 / 60 Hz

Detectare & Afisare kW / A: DA

Interfata programabila: USR / RS485

CANBUS (1939): DA

RTC & Jurnal inregistrari: DA

Pornire programata a generatorului: DA

Intretinere: DA

– Controlat cu microprocesor

– Afisaj LCD ce permite vizionarea facila a informatiilor, rezolutie 132 x 64 pixeli

– Portul de comunicatie RS485 permite 3 functii “de la distanta” prin protocolul MODBUS

– Functie de control si protectie: pornirea/oprirea automata a generatorului, transfer sarcina (control ATS) si afisarea erorii si protectiei

– Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si reglati prin interfata USB (sau interfata RS485) prin PC

– Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator

– Poate masura si afisa tensiunea, curentul, frecventa, parametrii de putere ai retelei / generatorului:

Retea / Generator

Tensiune linie (Uab, Ubc si Uca)

Tensiune faza (Ua, Ub si Uc)

Frecventa

Ordine faze

Sarcina

Curent (IA, IB, IC)

Puterea activa pentru fiecare si totala (kW)

Putere reactiva (kVAr)

Putere aparenta (kVA)

Factor putere (PF)

Energia acumulata a generatorului (kWh)

Procent iesire cu sarcina (%)

– Masurare si afisare a urmatorilor parametri despre motor: temperatura, presiune ulei, nivel combustibil, turatie, tensiune baterie, tensiune redresor, numar ore de functionare, numar porniri.

Aceasta asigura incalzirea lichidului de racire al motorului la temperaturi scazute.

Asigură încălzirea motorului pentru porniri rapide și usoare.

Reduce timpul pentru a se ajunge la temperatura de operare a motorului.

Imbunatateste rapid ajungerea motorului la turatia de lucru.

Consum de lucru intre 750W si 2250W in functie de dimensiunea sistemului de racire.

Carcasa din Aluminiu este rezistenta in timp si rezista la lovituri accidentale.

Controleaza temperatura folosind un termostat de reglare.
